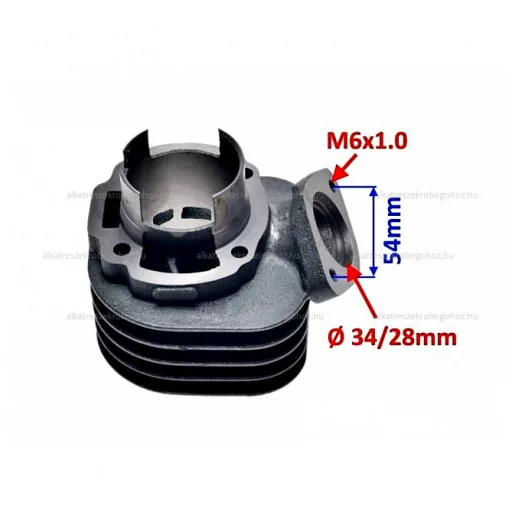

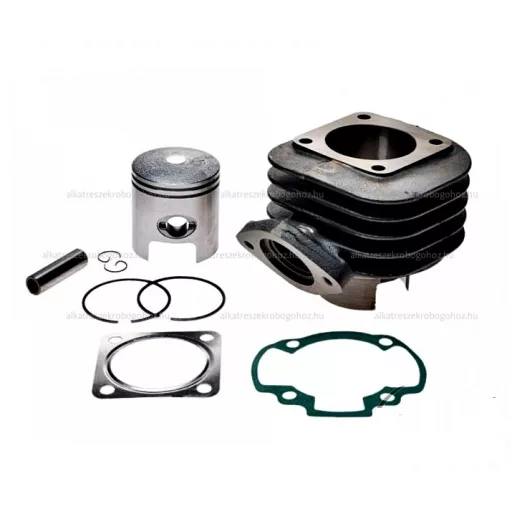

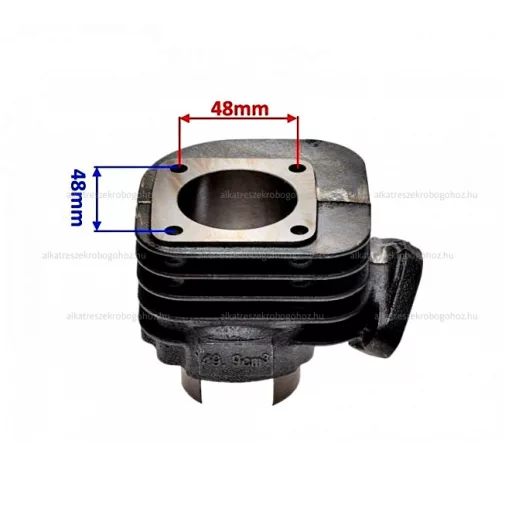

Hengerszett Honda Dio ZX AF34 / AF35 AC 70ccm 47mm 12-es csapszeg

Hengerűrtartalom 70ccm
Hüvely átmérő 47mm
Össz. magasság 86.3mm
Törzsmagasság 58.5mm
Szoknya magasság 28mm
Szoknya külső átmérője 51mm / 54.4mm
Hengertőcsavar furatközép 47.5mm
Hengertőcsavar furatközép átlóban 67.5mm
Kipufogó nyílás belső átmérője 26mm / 28mm / 34mm
Kipufogó nyílás furatközép 54mm
Anyaga: Öntvény
Típusa: Öntöttvas henger
Hűtés típusa: Levegőhűtéses

Dugattyú átmérője 47mm
Összmagasság a dugattyú pereméig 48.1mm
Összmagasság a dugattyú tetejéig 51mm
Fejmagasság a csapszeg tetejétől a dugattyú pereméig 19.1mm
Csapszeg átmérő 12mm
Csapszeg hossza 40mm

Kompresszió gyűrű vastagsága (felső) 47mm x 1.5mm oldalstiftes B9 - trapéz
Olajlehúzó gyűrű vastagsága (alsó) 47mm x 1.5mm oldalstiftes B9 - trapéz
Horonymélység 1.8mm
