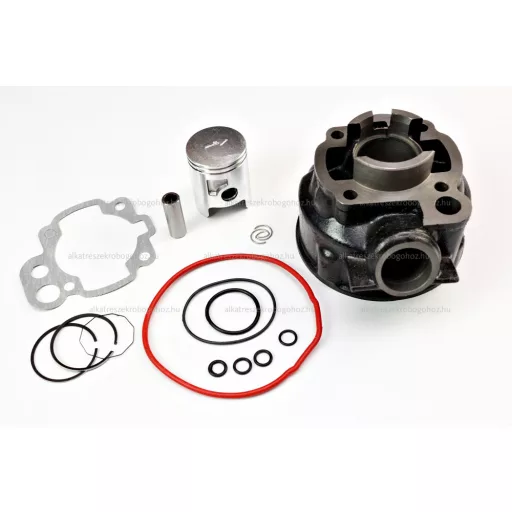

Hengerszett Minarelli AM6 50ccm 40,3mm furat, 12mm csapszeg, LC, öntöttvas
Öntöttvas hengerszett Minarelli AM6 kétütemű, vízhűtéses (LC) váltós 50-es blokkokhoz. 49 ccm, 40,3 mm hüvelyátmérő, 12 mm csapszeg (34 mm). A félrerendelés elkerüléséhez különösen javasolt a 12 mm csapszegméret, a hengertőcsavar furatközépek és a kipufogó-kialakítás egyeztetése a meglévő hengerrel.
Nem vagy biztos benne, melyik alkatrész megfelelő? Alkatrész-beazonosítás fényképek alapján
A Minarelli AM6 az egyik legelterjedtebb kétütemű, vízhűtéses (LC) váltós motorblokk, ezért sok különböző márka és modell használja. Ez a hengerszett 50 ccm kategóriás, 49 ccm-es kivitel, öntöttvas hengerrel – akkor jó választás, ha a meglévő henger kopott, megszorult, sérült, karcos a futófelület, vagy a kompresszió már nem megfelelő, és megbízható cserealkatrészt keresel.
A biztos beazonosításhoz érdemes több méretadatot együtt nézni. A 40,3 mm hüvelyátmérő és a 12 mm-es csapszeg (34 mm hossz) mellett a hengertőcsavar furatközép méretek (52 mm, átlóban 73,5 mm) is jó kapaszkodók AM6 platformon belüli eltérések kizárásához. A kipufogó oldalon megadott nyílás-átmérők (fém persellyel 25,5 mm, persely nélkül 28 mm) szintén segítenek az illesztés ellenőrzésében, mert a csatlakozás kialakítása kivitelfüggő lehet.
Az öntöttvas kivitel jellemzően tartós, a végső működést pedig a pontos összeszerelés, a tömítettség, a hűtőrendszer állapota és a motor beállítása is befolyásolja. A termékadat szerint ajánlott gyertya: BR9ES.
Csomag tartalma: a termékoldali képek szerinti összeállítás.
Kompatibilitás alapja (AM6 blokk + fő méretek)
Motorblokk: Minarelli AM6 alapú, 2T vízhűtéses (LC) kivitel
Hengerűrtartalom: 49 ccm (50 ccm kategória)
Hüvely átmérő: 40,3 mm
Csapszeg: 12 mm átmérő, 34 mm hossz
Hengertőcsavar furatközép: 52 mm, átlóban 73,5 mm
Kipufogó nyílás belső átmérő: 25,5 mm (fém persellyel), 28 mm (fém persely nélkül)
Kompatibilis márkák és modellek (tájékoztató jelleggel, kivitelfüggő)
Aprilia
– RS 50 (1997–2005)
– RX 50 (1995–2005)
– MX 50 (2002–2005)
– SX 50 (2006–2017)
– AF1 50 (régebbi típusok)
Yamaha
– TZR 50 (2002-től)
– DT 50 R (1997-től)
– DT 50 X (2003-tól)
Rieju
– RS2 Matrix 50 (2003-tól)
– MRT 50 (2009-től)
– RRX 50 (2000-től)
Sherco
– SM 50 (2006-tól)
– SE 50 R (2006-tól)
Beta
– RR Enduro 50 (2001-től)
– RR Motard 50 (2005-től)
Megjegyzés: a felsorolás tájékoztató jellegű; az illesztést mindig a blokkazonosítás és a fenti méretek alapján érdemes megerősíteni.
A biztos választáshoz javasolt ellenőrzések
- Minarelli AM6 blokk azonosítása (blokkjelölés / meglévő henger egyezése)
- Csapszegméret egyeztetése: 12 mm és csapszeg hossza: 34 mm
- Furatközép méretek egyeztetése: 52 mm, átlóban 73,5 mm
- Kipufogó csatlakozás és nyílás-átmérők egyeztetése (perselyes/persely nélküli kivitel szerint)
- Vízhűtéses kivitel megléte és a hűtőrendszer csatlakozások egyezése
PARAMÉTEREK
Terméktípus: hengerszett
Motorplatform: Minarelli AM6
Motortípus: 2T (kétütemű)
Hűtés: vízhűtéses (LC)
Hengerűrtartalom: 49 ccm
Hüvely átmérő: 40,3 mm
Összmagasság: 85 mm
Törzsmagasság: 67 mm
Szoknya magasság: 18 mm
Szoknya külső átmérő: 54 mm
Csapszeg átmérő: 12 mm
Csapszeg hossz: 34 mm
Hengertőcsavar furatközép: 52 mm
Hengertőcsavar furatközép átlóban: 73,5 mm
Kipufogó nyílás belső átmérő (persellyel): 25,5 mm
Kipufogó nyílás belső átmérő (persely nélkül): 28 mm
Anyag: öntöttvas (öntvény)
Kivitel: öntöttvas henger
Gyertya ajánlás: BR9ES
Szerelési megjegyzés
Hengerszett csere esetén a pontos illesztés, a tömítettség és a hűtőrendszer ellenőrzése kulcsfontosságú. A biztos illeszkedéshez kifejezetten javasolt a régi hengerrel való méret szerinti összehasonlítás (csapszeg, furatközép, kipufogó csatlakozás), valamint szerelés után a szivárgás és a nyomástartás ellenőrzése. Első használat előtt rövid, óvatos próba javasolt, majd érdemes ránézni a hűtőfolyadék-szintre és a kötéseknél az esetleges szivárgásra.
GYIK
-
Honnan tudom, hogy Minarelli AM6-os a blokkom?
A legbiztosabb a blokkjelölés és a meglévő henger méreteinek egyeztetése. A félrerendelés elkerüléséhez különösen javasolt a csapszegméret, a furatközépek és a kipufogó-csatlakozás összevetése a jelenlegi hengerrel. -
Miért fontos a 12 mm csapszegméret?
A csapszeg átmérő típuskritikus. Ha eltér, a dugattyú és a hajtókar csatlakozása nem lesz megfelelő, ezért a biztos választáshoz a 12 mm egyeztetése kifejezetten javasolt. -
Miért érdemes egyeztetni a furatközép méreteket (52 mm, átlóban 73,5 mm)?
Ezek a hengertőcsavarok kiosztásához tartozó beazonosító méretek. Segítenek kizárni az eltérő kiviteleket, amikor a hengerűrtartalom hasonló, de a rögzítés nem egyezik. -
Miért lényeges a kipufogó nyílás átmérője (25,5 mm / 28 mm)?
A megadott átmérők a kipufogó nyílás belső méretére utalnak perselyes és persely nélküli kialakításnál. A biztos illeszkedéshez különösen javasolt a meglévő henger és a kipufogó csatlakozásának összehasonlítása. -
Milyen gyertya javasolt ehhez a hengerszetthez?
A termékadat szerint BR9ES.
Biztonság
Motoralkatrész jellegéből adódóan a szakszerű beszerelés és a hűtőrendszer hibamentes működése kiemelten fontos. Hibás tömítés, pontatlan illesztés vagy hűtőfolyadék-szivárgás komoly motorkárt okozhat. Szerelés után rövid, óvatos próba javasolt, és érdemes ellenőrizni a tömítettséget, a hűtőfolyadék-szintet, valamint a rendellenes zajokat. Ha bizonytalan vagy, szereléshez szakember javasolt.
