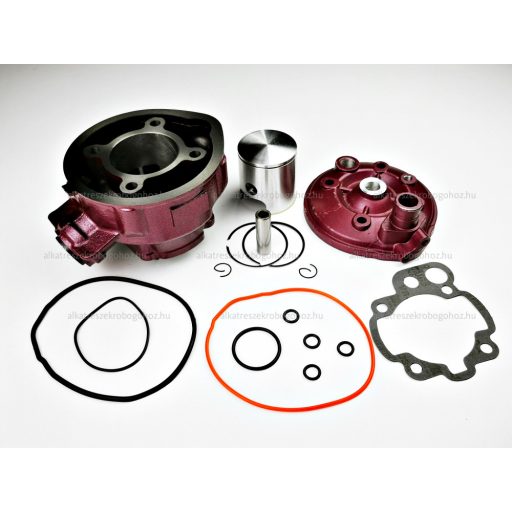

A hengerszett a henger, a hengerfej, a dugattyú, a dugattyúgyűrűk, a csapszeg és a szükséges tömítések elemeit tartalmazza (a konkrét tartalom a beszállító aktuális csomagolásától függhet). A henger öntöttvas kivitelű, vízhűtéses rendszerhez készült, így AM6 vízhűtéses blokkoknál használható.
Műszaki adatok – henger:
Hengerűrtartalom: 90 ccm
Hüvely átmérő: 49 mm
Összmagasság: 85 mm
Törzsmagasság: 67 mm
Szoknya magasság: 18 mm
Szoknya külső átmérő: 54 mm
Hengertőcsavar furatközép: 52 mm
Hengertőcsavar furatközép átlóban: 73,5 mm
Kipufogó nyílás belső átmérője (fém persely nélkül): 28 mm
Anyaga: öntvény
Típusa: öntöttvas henger
Hűtés típusa: vízhűtéses (LC)
Műszaki adatok – dugattyú, csapszeg, gyűrűk:
Dugattyú átmérője: 49 mm
Dugattyú összmagassága a peremig: 53 mm
Dugattyú összmagassága a tetejéig: 55 mm
Fejmagasság a csapszeg tetejétől a dugattyú pereméig: 21,9 mm
Csapszeg átmérő: 12 mm
Csapszeg hossza (henger adatlap): 38 mm
Csapszeg hossza (dugattyú adatlap): 40 mm
Kompressziógyűrű (felső) mérete: 49 mm x 0,9 mm, belső stiftes B4, egyenes kivitel
Horonymélység: 2 mm
Gyertya furat: M14 x 1,25
Vízhőfok gomba furat: M14 x 1,25
Mivel ugyanarra a termékre több beszállítói adatlap is létezik, előfordulhat, hogy egyes méretek pár tizedmilliméterrel eltérnek egymástól. A fenti adatok összevont, egyeztetett értékek. Vásárlás előtt mindig egyeztesse a méreteket vásárlás előtt a saját blokkjával és a meglévő alkatrészekkel.
Kompatibilitás (tájékoztató jellegű):
A hengerszett általánosan a Minarelli AM6 blokkos, 2 ütemű, vízhűtéses váltós motorokhoz készült. Ilyen blokkal több márka és típus is készült az évek során. Tipikusan AM6 blokkos motorok például:
Aprilia RS 50, RX 50, SX 50, MX 50, Classic, Red Rose, egyes enduró és utcai 50 ccm-es modellek
Beta RR 50, RR 50 Motard és RR 50 Racing különböző évjáratok
Rieju MRT 50, MRT 50 Racing, MRT 50 Supermoto, RS3 50, egyéb Rieju 50-es váltós modellek
Yamaha DT 50 R, TZR 50 egyes szériák
Generic Trigger 50 enduro és supermoto kivitelek
Malaguti XSM 50 Motard, XTM 50 Enduro
Keeway TX 50 és TX 50 SM bizonyos évjáratai
Peugeot XP6 50 Enduro és XP6 50 Supermoto
HM, HRD, Motorhispania, Sherco, CH Racing, Fantic Motor és egyes MBK modellek AM6 blokkal szerelt kivitelei
Nagyon fontos, hogy a fenti lista csak tájékoztató jellegű, mert típuson és évjáraton belül is lehet eltérés (más blokk, eltérő hengerfogat, más furat, más csapszegméret). Ez a hengerszett tuning célú 90 ccm-es készlet, amelyet eredetileg 50 ccm AM6 blokkok átalakítására szánnak.
Ezért minden esetben egyeztesse a méreteket vásárlás előtt:
Ellenőrizze, hogy a motor valóban Minarelli AM6 (vagy AM345/AM6) blokkos-e.
Mérje le vagy hasonlítsa össze a gyári henger tőcsavar-furatközét, átlós furattávolságát, a blokkhoz illeszkedő felület méreteit.
Egyeztesse a dugattyú csapszeg átmérőjét (12 mm) és hosszát, a furat méretét (49 mm) és a henger teljes magasságát a meglévő főtengely-löket és kompresszió viszonyában.
Tuning, beállítás, figyelmeztetések:
A 90 ccm-es henger a gyári 50 ccm-es rendszernél jóval nagyobb terhelést ró a hajtásláncra. A megbízható működés érdekében érdemes a következőket is átgondolni vagy cserélni:
Megfelelő, erősített főtengely és csapágyak használata.
A karburátor fúvókázásának módosítása és szükség esetén nagyobb karburátor alkalmazása.
A kipufogórendszer hangolása (tuning vagy nagyobb teljesítményre tervezett kipufogó).
A gyújtásbeállítás, gyújtás-vezérlés ellenőrzése és igény szerint módosítása.
A keverékarány, olajzás, hűtés (vízhűtés) állapotának felülvizsgálata.
Mivel nagyteljesítményű tuning alkatrészről van szó, a nem megfelelő beállítás, túl szegény keverék, rossz gyújtás vagy hibás beépítés súlyos motorkárosodáshoz vezethet. A beszerelést célszerű gyakorlott szerelőre bízni.
Jogi és használati megjegyzés:
A 90 ccm-es henger közúti közlekedésben sok országban, így Magyarországon is eltérhet a jármű forgalmi engedélyében szereplő adatoktól, ezért közúti használatnál jogszabályi kérdéseket vethet fel. A hengerszett elsődlegesen verseny, pálya vagy zárt területen történő használatra ajánlott. Mindig tartsa be a helyi jogszabályokat.
Fontos figyelmeztetés:
A termék beépítés után általában nem visszaküldhető. Emiatt különösen fontos, hogy a vásárlás előtt az összes fenti méretet és a blokk típusát gondosan ellenőrizze. Ha bármiben bizonytalan, egyeztessen szerelővel vagy szakemberrel a vásárlás előtt.
