Lendkerék ATV / Quad Linhai 300ccm – 93mm OEM: 24002
Generátor lendkerék, más néven gyújtás forgórész / magneto rotor Linhai ATV / Quad modellekhez. 93 mm külső átmérőjű állórészhez használható, a lendkerék belső átmérője kb. 94.5–95 mm, külső átmérője kb. 120 mm. Több Linhai 250, 260, 275, 300, 400 és 420ccm modellhez megfelelő. A lendkerék az állórésszel együtt a motor elektromos rendszerének energiatermelésében vesz részt, és a gyújtás jeladó működéséhez szükséges mágneses forgórészt biztosítja. Rendelés előtt a régi lendkerék méreteit, az állórész 93 mm-es átmérőjét és a motor pontos változatát ellenőrizni kell.
Nem vagy biztos benne, melyik alkatrész megfelelő? Alkatrész-beazonosítás fényképek alapján

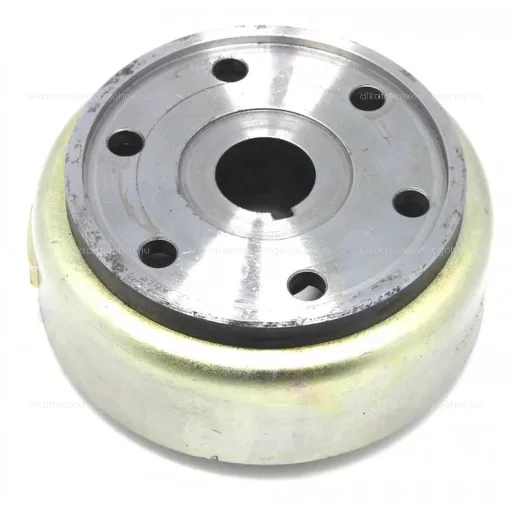

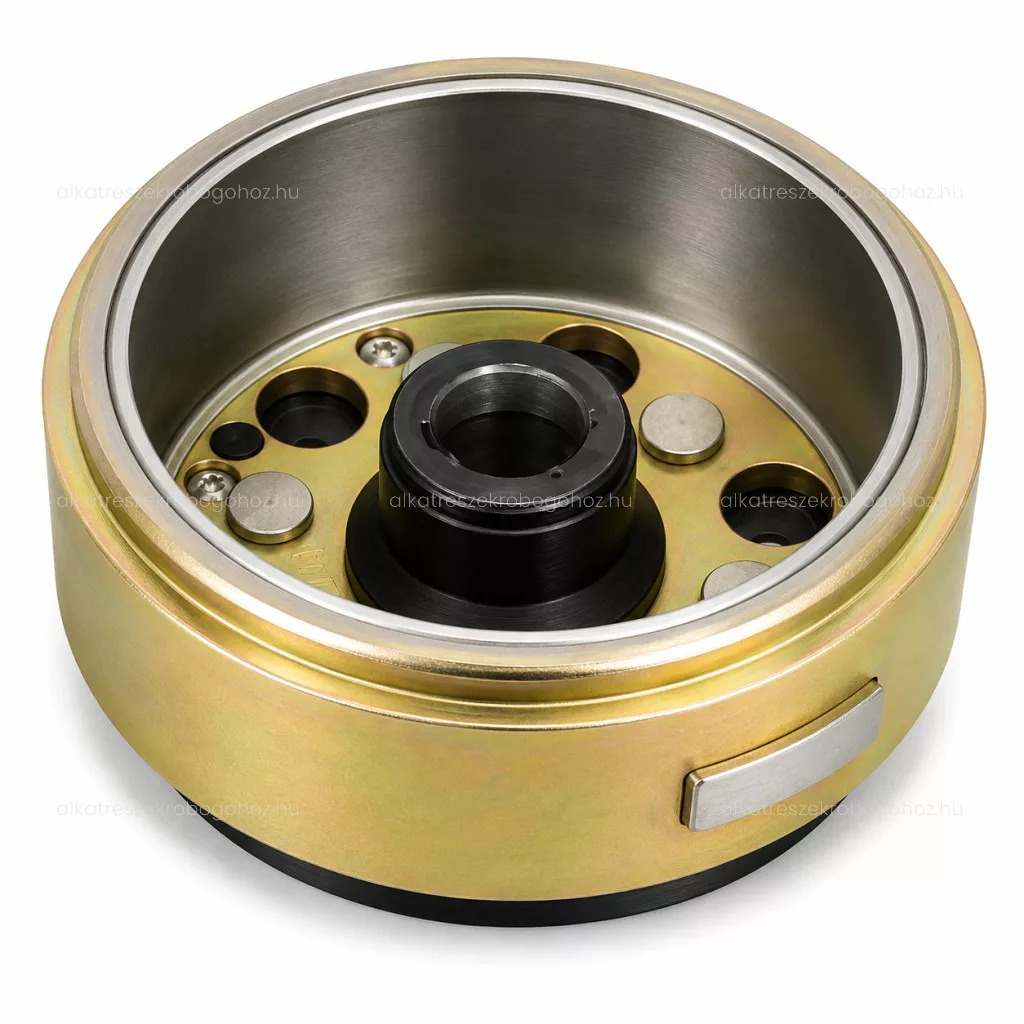

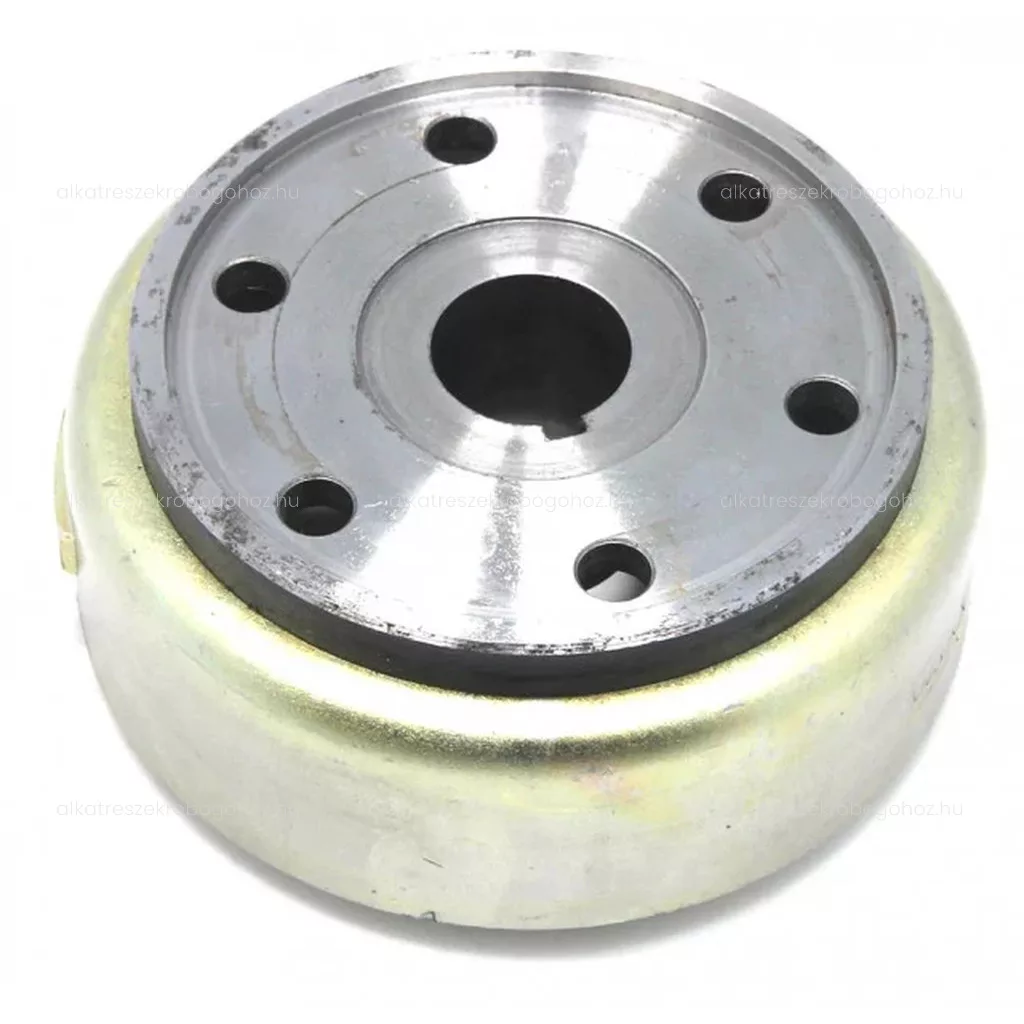

Ez az alkatrész a Linhai ATV / Quad generátorának forgórésze, amelyet a magyar alkatrészkereskedelemben leggyakrabban lendkerék, gyújtás forgórész vagy magneto rotor néven keresnek.
A motor működése közben a főtengellyel együtt forog. A lendkerékben található mágnesek az állórész tekercsei mellett elhaladva elektromos feszültséget indukálnak, amely a jármű töltő- és elektromos rendszerének működéséhez szükséges. A forgórész kialakítása egyben a gyújtásjeladó megfelelő működésében is szerepet játszik.
A termékhez 93 mm külső átmérőjű állórész tartozik. Fontos, hogy a 93 mm nem a lendkerék belső átmérőjét jelenti. Maga a lendkerék körülbelül 94.5–95 mm belső átmérőjű, külső átmérője pedig körülbelül 120 mm.
Ez azért lényeges, mert a beszállítói magyar termékmegnevezés félreérthetően „belső átmérő 93 mm” adatot használ. Rendeléskor ezért nem ezt az értéket érdemes önmagában összehasonlítani, hanem azt kell ellenőrizni, hogy a motoron lévő állórész külső átmérője 93 mm körüli-e, és a régi lendkerék kialakítása megegyezik-e.
A gyári Linhai alkatrészkatalógusban ez az egység ROTOR ASSY, vagyis generátor forgórész megnevezéssel szerepel. A hozzá tartozó állórész külön alkatrész.
A kompatibilitás nem korlátozódik kizárólag Linhai 300ccm motorokra. Azonos forgórészt több 250–420ccm közötti Linhai motorváltozatnál is alkalmaznak.
Lendkerékcserére lehet szükség sérült mágnesek, mechanikai sérülés, deformáció, laza illeszkedés vagy a generátor forgórészének egyéb meghibásodása esetén. Töltési vagy gyújtási probléma esetén azonban a lendkerék mellett az állórészt, a jeladót, a feszültségszabályzót, a kábelköteget és a csatlakozásokat is ellenőrizni kell.
Ez a termék nem komplett generátor, hanem kizárólag a forgórész / lendkerék.
Kompatibilitás
1. Linhai OEM 24002 generátor forgórészt használó modellek
Többek között:
- Linhai 250ccm
- Linhai 260ccm
- Linhai 275ccm
- Linhai 300ccm
- Linhai 310ccm megfelelő változatai
- Linhai 320ccm megfelelő változatai
- Linhai 400ccm
- Linhai 420ccm
- Linhai Classic 260 / 275 / 300
- Linhai Anniversary 260 / 275 / 300
- Linhai Worker 260 / 275 / 300
- Linhai DragonFly 300
- Linhai DragonFly 400
- Linhai Muddy 300
- Linhai CUV Carry 300
- Linhai CUV / Jobber 300 4x4
- Linhai Bighorn 260 / 275 / 300 / 400 megfelelő változatai
- további azonos generátorrendszerrel szerelt Linhai ATV / Quad és UTV modellek
A kompatibilitást rendelés előtt a régi forgórész és az állórész mérete alapján is ellenőrizni kell.
Tartalom / kivitel
Terméktípus:
Lendkerék / generátor forgórész
Más megnevezések:
Gyújtás forgórész, magneto rotor
Felhasználás:
Generátor és gyújtásrendszer forgórésze
Kiszerelés:
1 db lendkerék
Nem tartalmaz:
Állórészt, jeladót vagy komplett generátort

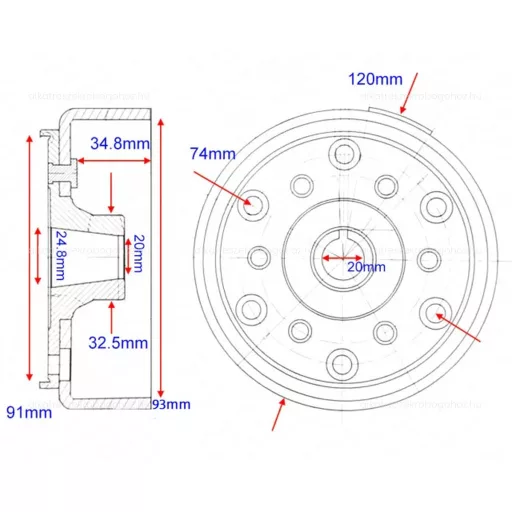

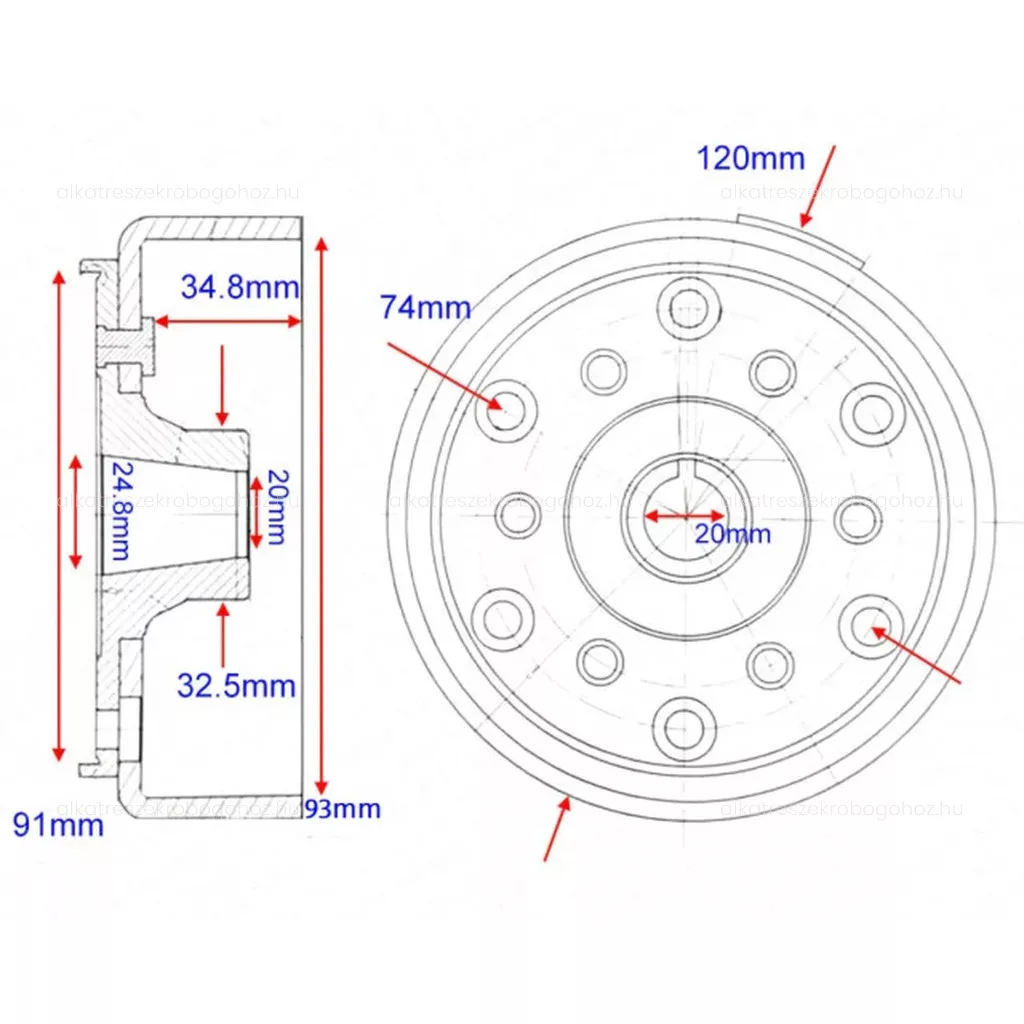

Méretek és műszaki adatok
- Lendkerék belső átmérő: kb. 94.5–95 mm
- Lendkerék külső átmérő: kb. 120 mm
- Hozzá való állórész külső átmérője: 93 mm
- Kivitel: mágneses generátor forgórész
- Felhasználás: Linhai ATV / Quad / UTV
- Motorváltozatok: megfelelő 250 - 260 - 275 - 300 - 310 - 320 - 400 - 420ccm kivitelek
Fontos ellenőrzési pontok rendelés előtt
- Ellenőrizd a régi lendkerék kialakítását.
- A lendkerék belső átmérője kb. 95 mm.
- A hozzá tartozó állórész külső átmérője 93 mm.
- Ne a beszállítói „93 mm belső átmérő” megnevezésből indulj ki.
- Ellenőrizd a főtengelyre illeszkedő kúpos részt.
- Ellenőrizd az ékpálya kialakítását.
- Vizsgáld meg a mágnesek elhelyezkedését és számát.
- Hasonlítsd össze a régi forgórész külső méretét is.
- Töltéshiba esetén az állórészt és a feszültségszabályzót is ellenőrizni kell.
- Gyújtáshiba esetén a jeladó és a kábelezés állapotát is érdemes megvizsgálni.
- Ez nem komplett generátor és nem állórész.
GYIK
Ez tényleg kormánykerék?
Nem. A beszállítói magyar fordítás hibás. Ez a motor generátorának mágneses forgórésze, vagyis lendkerék / gyújtás forgórész.
Mit jelent a 93 mm?
A hozzá használható állórész külső átmérőjét. Nem a lendkerék belső átmérőjét.
Mekkora a lendkerék belső átmérője?
Körülbelül 94.5–95 mm.
Mekkora a külső átmérője?
Körülbelül 120 mm.
Linhai 300ccm-hez jó?
Igen, kifejezetten több Linhai 300ccm változatban alkalmazott forgórész.
Linhai 260ccm-hez is jó?
Igen, több 260ccm-es Linhai modell ugyanilyen generátor forgórészt használ.
Linhai 400ccm-hez is használható?
Megfelelő, karburátoros 400ccm-es Linhai változatoknál szintén előfordul. A régi alkatrészt rendelés előtt össze kell hasonlítani.
Állórész is jár hozzá?
Nem. Ez kizárólag a lendkerék / forgórész. Az állórész külön alkatrész.
Töltéshibát biztosan a lendkerék okozza?
Nem. Töltéshibát az állórész, feszültségszabályzó, vezeték vagy csatlakozó hibája is okozhat.
