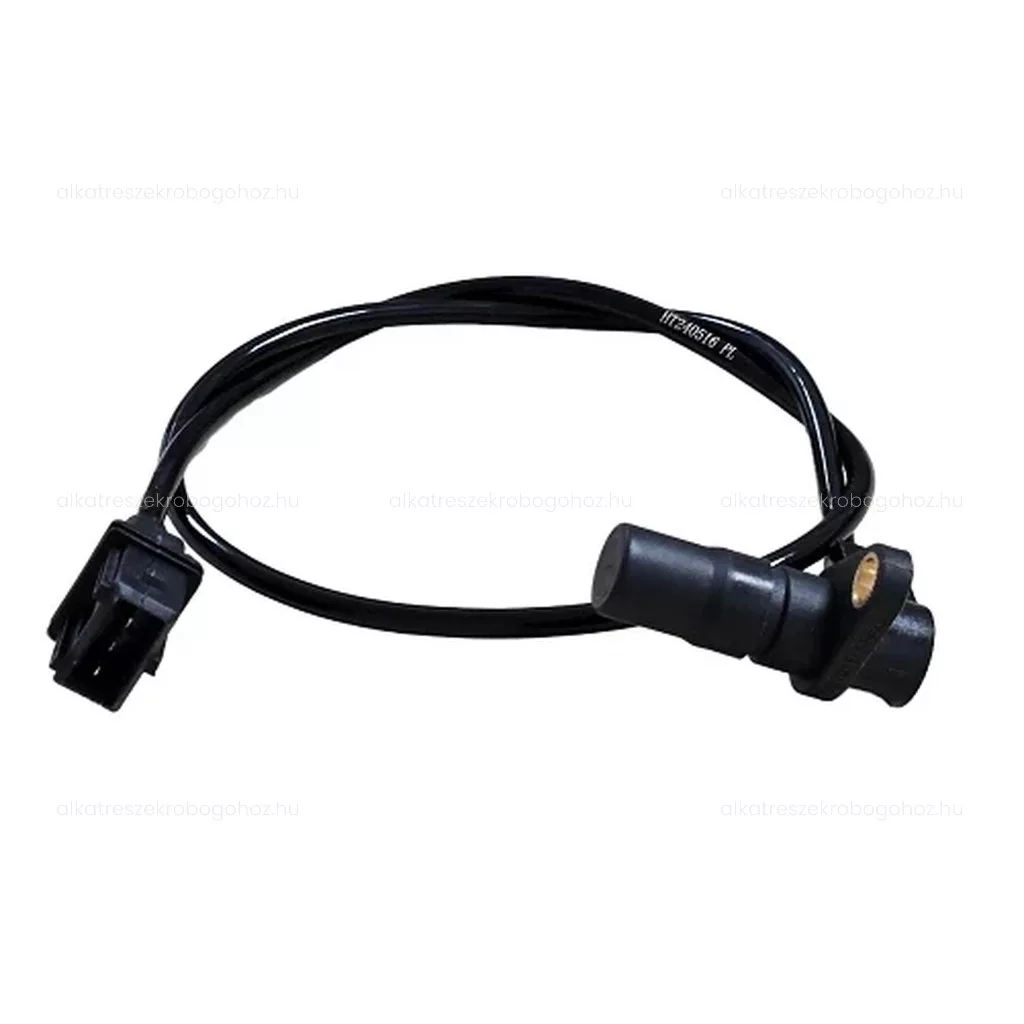

Sebességérzékelő ATV / Quad CF Moto CF500 OEM 0180-012200

A fokozat érzékelő – más néven váltóállás érzékelő vagy fokozatjeladó – a CF Moto ATV / Quad sebességváltójának aktuális állását érzékeli. Az érzékelő által küldött elektromos jel alapján a műszerfal meg tudja jeleníteni, hogy a váltó melyik pozícióban van.

Fontos megkülönböztetni ezt az alkatrészt a jármű sebességérzékelőjétől. A sebességérzékelő a haladási sebesség meghatározásában vesz részt, míg ez az alkatrész a sebességváltó fokozatát / állását érzékeli. Emiatt akkor lehet hibás, ha a jármű egyébként megfelelően halad és a sebességmérő működik, de a műszerfalon a fokozatkijelzés hibás, hiányos vagy időszakosan eltűnik.

A beszállítói adatok szerint a jeladó vezetéke 450 mm hosszú, a csatlakozó pedig 4 pólusú. A megadott tápellátás 5 V vagy 12 V.

A CFMOTO alkatrészkatalógusokban az OEM 0180-012200 szám alatt „Gear Position Sensor”, vagyis sebességváltó-állás érzékelő szerepel. Ugyanez az érzékelő több CF500 modell jobb oldali forgattyúházában is megtalálható.

A jeladó meghibásodására utalhat, ha a műszerfalon nem jelenik meg az aktuális fokozat, rossz sebességfokozat jelenik meg, a kijelzés menet közben eltűnik vagy ugrál, illetve csak bizonyos váltóállások érzékelhetők. Hasonló hibát azonban sérült kábel, oxidált csatlakozó vagy kábelköteg-probléma is okozhat, ezért csere előtt érdemes ezeket is ellenőrizni.

Ez a termék nem sebességmérő jeladó, nem fordulatszám-érzékelő és nem tolatófokozat-kapcsoló. Kifejezetten a sebességváltó aktuális fokozatának érzékelésére szolgáló jeladó.

Kompatibilitás

1. OEM 0180-012200 – CF Moto fokozat / váltóállás érzékelő

Elsődleges felhasználás:

• CF Moto CF500 500ccm
• CF Moto CFORCE 500
• CF Moto X5 500
• CF500-2
• CF500-2A
• CF500-5 / 5A / 5B / 5C
• CF500-A / B / C / D / E

Az OEM katalógus alapján ugyanezt az érzékelőt több UFORCE és 600 / 625ccm-es CFMOTO modellben is használták, például egyes X6, UFORCE 600 és ZFORCE 600 változatoknál.

A szélesebb kompatibilitás miatt rendelés előtt az OEM kód, a 4 pólusú csatlakozó, a vezeték és a jeladó fizikai kialakítása alapján is érdemes ellenőrizni az alkatrészt.

Tartalom / kivitel

Terméktípus:
Fokozat érzékelő / váltóállás jeladó

Felhasználás:
A sebességváltó aktuális fokozatának érzékeléséhez

Kivitel:
Vezetékes érzékelő 4 pólusú csatlakozóval

Kiszerelés:
1 db érzékelő

Méretek és műszaki adatok

• Alkatrész típusa: fokozat érzékelő
• Funkció: váltóállás érzékelése
• Kábel hossza: 450 mm

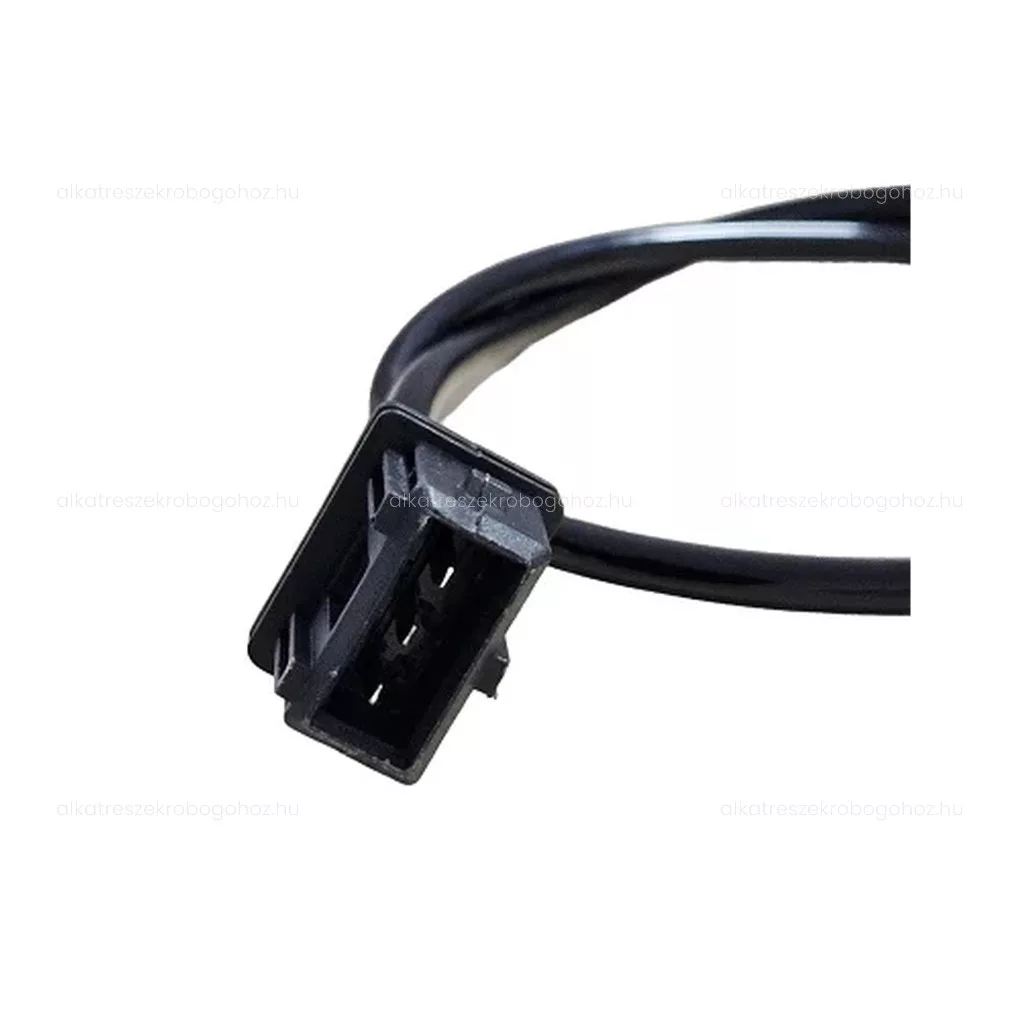

• Csatlakozó: 4 pólusú
• Tápellátás: 5 V / 12 V
• Elsődleges jármű: CF Moto CF500
• Hengerűrtartalom: 500ccm
• Beépítés: sebességváltó / forgattyúház környezetében
• Kiszerelés: 1 db

Fontos ellenőrzési pontok rendelés előtt

• Ellenőrizd az OEM kódot.
• Hasonlítsd össze a régi érzékelő formáját.
• Ellenőrizd a 4 pólusú csatlakozót.
• A vezeték hossza 450 mm.
• Nézd meg a csatlakozóvezeték színeit és kiosztását.
• Ellenőrizd a rögzítési pontokat.
• Ne keverd össze a kerék- vagy járműsebesség érzékelővel.
• Ne keverd össze a motorfordulatszám-érzékelővel.
• Hibás kijelzés esetén a kábelköteget és csatlakozókat is vizsgáld meg.
• Más CF Moto modellhez az OEM kód alapján válaszd.

GYIK

Mire való ez az érzékelő?
A sebességváltó aktuális állását érzékeli, és jelet küld a műszerfalnak a fokozatkijelzéshez.

Ez a sebességmérő jeladó?
Nem. Ez fokozat érzékelő / váltóállás jeladó. A haladási sebességet mérő érzékelő más alkatrész.

CF Moto CF500-hoz jó?
Igen. A CF500 több változatának gyári alkatrészkatalógusa az OEM 0180-012200 érzékelőt használja.

CFORCE 500 / X5 modellekhez is használható?
Igen, több X5 / CFORCE 500 változat szerepel az OEM kompatibilitási listájában.

Hány pólusú a csatlakozó?
4 pólusú.

Milyen hosszú a vezeték?
450 mm.

Mi utalhat hibás fokozatjeladóra?
Ha a műszerfal nem mutat fokozatot, rossz fokozatot jelez, vagy a kijelzés időszakosan eltűnik. Ilyenkor azonban a csatlakozót és a kábelköteget is ellenőrizni kell.

CF625-höz is jó lehet?
Az OEM 0180-012200 több CF625 / X6 változatnál is előfordul, de itt mindenképpen OEM kód alapján javaslom az ellenőrzést.
